黃北洋，佛山市順德區德博仕機械設備有限公司、佛山市蔚山環?？萍加邢薰緞?chuàng)始人兼總經理，從事公司運營、市場營銷、產品開發以及產品現場應用指導。由他帶領公司自主研發的"定形機助劑均勻施加系統"獲得多項國家多項專利，并得到了市場高度好評，該項目于2018年被中國印染行業協會納入第十二批中國印染行業節能減排先進技術推薦目錄；由他帶領公司自主研發成功的高頻直流定形機尾氣處理設備，得到了用戶的認可。

整理定形是紡織印染生產過程中最重要的工序之一，也是助劑、化工料及能源消耗最大的環節之一。佛山市順德區德博仕機械設備有限公司研發的德博仕定形機助劑施加系統，適用于匹配整理工序的定形機、預縮機、烘干機、壓光機等其他特殊工藝機型，致力于削減工藝過程中的助劑損耗，提高助劑施加效率，通過助劑施加方法的改進， 降低定形機后續流程中的能源消耗，提高定形機整體效率，降低成本。

優化工藝流程消除常見故障

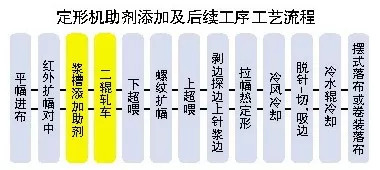

目前，市場上定形機助劑添加及后續工序的主要工藝流程一般如下圖所示。

在這一工藝流程中，針對助劑施加階段，經常會出現3種常見問題。一是在漿槽添加助劑過程中，化料桶中的助劑一直定量不間斷輸送到漿槽，當漿槽助劑達到溢流口位置時助劑直接排放，導致助劑浪費。二是布料經過漿槽添加助劑之后直接到達二棍軋車時，軋車把布料攜帶的大部分水份軋出，并且倒流回漿槽。當水份倒流回漿槽時導致原有漿槽中的助劑濃度的改變（水份倒流回漿槽越多，漿槽中的助劑濃度就越低），所以在長時間生產過程中很難保證布料品質一致。（如"機尾操作師傅"經常要求"機頭操作師傅"改變助劑濃度的高低）。三是目前所有經過二棍軋車出來后布料的帶液率約為75%， 如此大的帶液率經過烘干需要費很大熱能、電力、人力，并且生產效率低下。

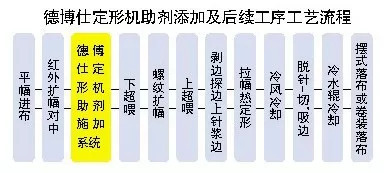

針對這些問題，德博仕定形機助劑施加系統對原有工藝流程進行了優化改進，結構如下圖所示。

德博仕定形機助劑施加方法，是讓助劑液體在高速旋轉碟片受到強力的離心力作用形成水膜，并被碟片上的離心線切割成微米級線性水霧高速強力噴射到布料表層，再經過小軋車均勻滲透于布料纖維層，達到快速滲透于布料纖維層的目的。

定形機助劑施加系統配備回收槽，可回收布料幅寬外不被布料所吸的助劑，達到助劑零排放標準。助劑施加過程中，可確保全幅布料（緯向）均勻且連續施加，助劑的施加量可依需求而先行設定。在運轉過程中，系統會依定形機速度變化而自動調整，確保全程（經向）施加助劑量相等，布料品質一致。

采用專利技術實現節能降耗

德博仕定形機助劑施加系統采用"飛碟式均勻給液系統"和"定形機助劑施加系統"兩項專利技術。

飛碟式均勻給液系統提供了一種結構簡單、噴灑均勻的給液方式。這種飛碟式均勻給液系統，包括機架，機架的兩側分別安裝有進水管和排水管，機架的中部安裝有飛碟噴霧組件，進水管通過注水管與注水頭相連，注水頭安裝在飛碟噴霧組件的正上方，排水管的上方安裝有回收槽，飛碟噴霧組件包括飛碟，飛碟密封安裝在機架上，飛碟通過一傳動軸與驅動電機相連，驅動電機驅動傳動軸轉動而帶動飛碟旋轉實現水霧的均勻噴射。

機架上設置有安裝孔，安裝孔的下方安裝有軸承座，軸承座內安裝有一個以上的軸承，軸承座的一端伸出安裝孔通過一緊固螺母緊固在機架上，傳動軸穿過安裝孔、軸承座內的軸承后與一個皮帶輪連接，皮帶輪通過皮帶與所述驅動電機相連。軸承座與機架之間安裝有密封組件，密封組件為橡膠密封圈。

與現有技術相比，本實用新型技術的優點在于：新型飛碟式給液系統，通過注水頭向飛碟內注水，在高速旋轉的飛碟的強離心力的作用下將水形成水膜，再切割成微米級水霧高速噴灑沖破織物表層，均勻滲透于織物纖維層，達到快速回潮、手感豐滿、縮率穩定、增加克重、降低能耗的目的。另外，軸承座與機架之間密封連接，因此機架上方的水與軸承座下半部分完全分離，有效提高了皮帶輪以及傳動皮帶的使用壽命，同時也避免軸承與水接觸，提高了軸承的使用壽命，使定形機助劑在施加過程中更快速、高效地滲透到纖維層中。增加的助劑回收系統，回收二次利用助劑，減少助劑施加過程中的損耗，實現助劑的高效利用。

定形機助劑施加系統，包含有機架，機架從上至下依次設有導布輥、上分絲輥組、助劑施加裝置、上分絲輥以及二輥軋車，所述助劑施加裝置包括分設在布正反面兩側的碟片式離心噴射機構、激光探邊檢測機構、以及激光探邊自動施行機構，助劑施加裝置的上下兩端分設有防止助劑外濺的上霧板和下防霧板，其中上防霧板由激光探邊自動施行機構根據檢測到的布的幅寬大小來驅動，阻止助劑外濺。在上述基礎上，二輥軋車的底部設有防滴液槽。

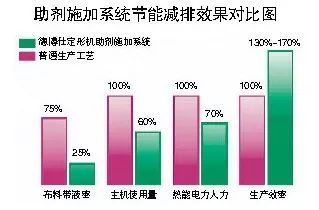

新型定形機助劑施加系統除了達到快速滲透于布料纖維層的目的，確保全幅布料（緯向）均勻且連續施加外，還可明顯降低約 50%帶液量。在相同的條件下，定形機效率可提高30%~70%，可節約20%~50%的熱能、電力、人力，節約約40%助劑。同時，布的正反面碟片式離心噴射機構在同一個水平面，使得布料的助劑定形質量高。另外，添加了激光探邊檢測機構、以及激光探邊自動施行機構，根據檢測到的布的幅寬大小來驅動上防霧板阻止助劑外濺，可回收布料幅寬以外不被布料所吸的助劑，達到助劑零浪費。

總體來看，德博仕定形機助劑施加系統提高了助劑加料自動化程度，可回收布料幅寬外不被布料所吸的助劑，達到助劑零排放的標準。

（Ps：此文章分別在《高效復合助劑對除草劑草甘膦的作用效果》和《新型低VOC排放助劑的設計與性能研究》中都被用作參考文獻使用。）
